1. Giới thiệu về Gateway Tính Toán Biên IIOTATGW-089 Lift
1.1. Mục đích & Mô tả
Gateway Tính Toán Biên Công NghiệpATGW-089 cung cấp kết nối Internet không gián đoạn cho máy móc thông qua mạng không dây 3G/4G phổ biến và nhiều dịch vụ băng thông rộng.
Với khả năng tính toán biên mạnh mẽ, bảo mật toàn diện và hỗ trợ dịch vụ không dây, thiết bị này thực hiện:
- Tối ưu hóa dữ liệu
- Phản hồi theo thời gian thực
- Kết nối linh hoạt
- Phân tích thông minh ngay tại biên mạng IoT
Nhờ đó, nó giúp giảm đáng kể lưu lượng dữ liệu giữa các điểm hiện trường và trung tâm dữ liệu, đồng thời tránh tình trạng nghẽn cổ chai trong xử lý tại đám mây.
1.2. Tóm Tắt Tính Năng Sản Phẩm
-
-
- Tích hợp dự phòng sẵn có: Hỗ trợ thẻ SIM kép, sao lưu kết nối, chế độ chờ nóng VRRP – đảm bảo kết nối mạng không bị gián đoạn.
- Hiệu suất tính toán mạnh mẽ: Cung cấp tài nguyên xử lý hiệu suất cao cho các tác vụ tính toán biên.
- Hỗ trợ nhiều giao thức Ethernet thời gian thực và bus trường công nghiệp: Tương thích với đa dạng thiết bị công nghiệp.
- Hỗ trợ lập trình Python: Cho phép phát triển các ứng dụng tùy chỉnh bởi người dùng.
- Tích hợp với các nền tảng điện toán đám mây công nghiệp: Hỗ trợ Microsoft Azure và Amazon AWS.
- Dễ dàng quản lý và triển khai quy mô lớn: Hỗ trợ giao thức SNMP và nền tảng quản lý thiết bị từ xa (Device Manager) cho quản trị tập trung hiệu quả.
- Thiết kế đạt chuẩn công nghiệp: Hoạt động bền bỉ trong điều kiện khắc nghiệt.
- Hỗ trợ nhiều giao thức không dây: Bluetooth 5.2, Wi-Fi, 4G LTE CAT4.
- Hỗ trợ pin dự phòng Li-ion: Đảm bảo hoạt động liên tục ngay cả khi mất điện
- Tích hợp dự phòng sẵn có: Hỗ trợ thẻ SIM kép, sao lưu kết nối, chế độ chờ nóng VRRP – đảm bảo kết nối mạng không bị gián đoạn.
-

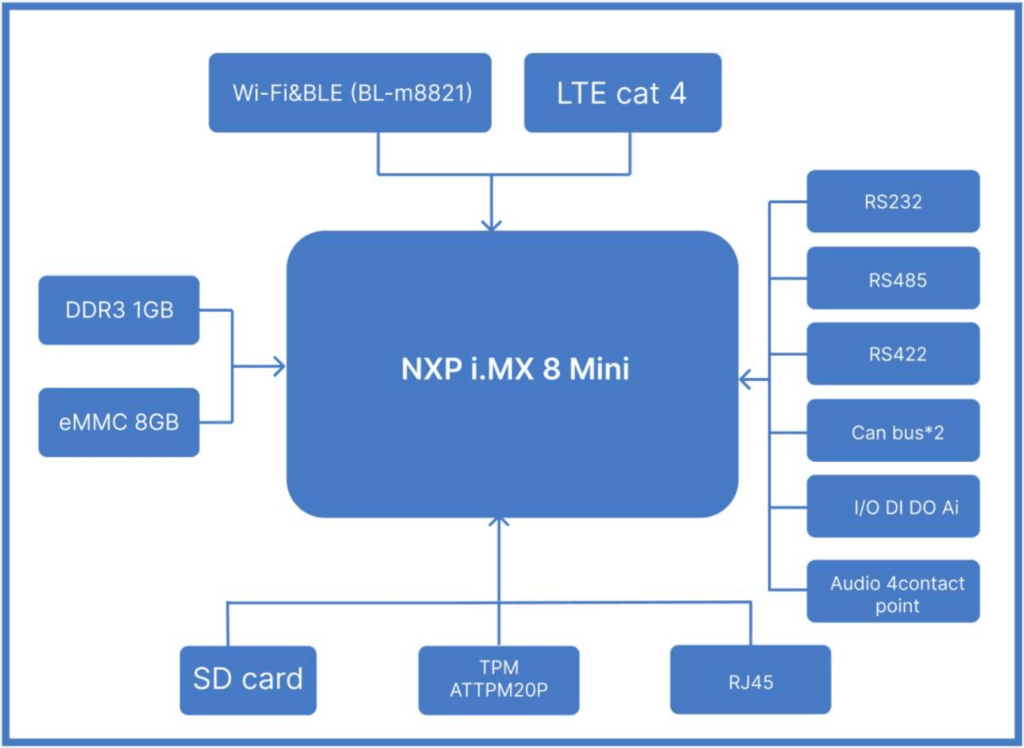

1.3. Sơ đồ khối phần cứng

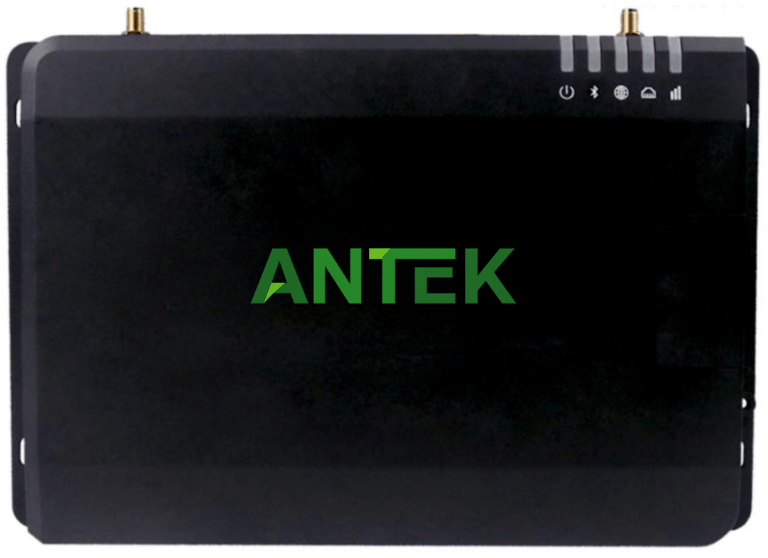

1.4. Yêu cầu cơ khí

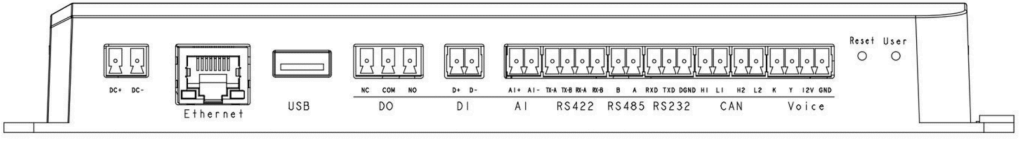

1.5. Giao diện phần cứng

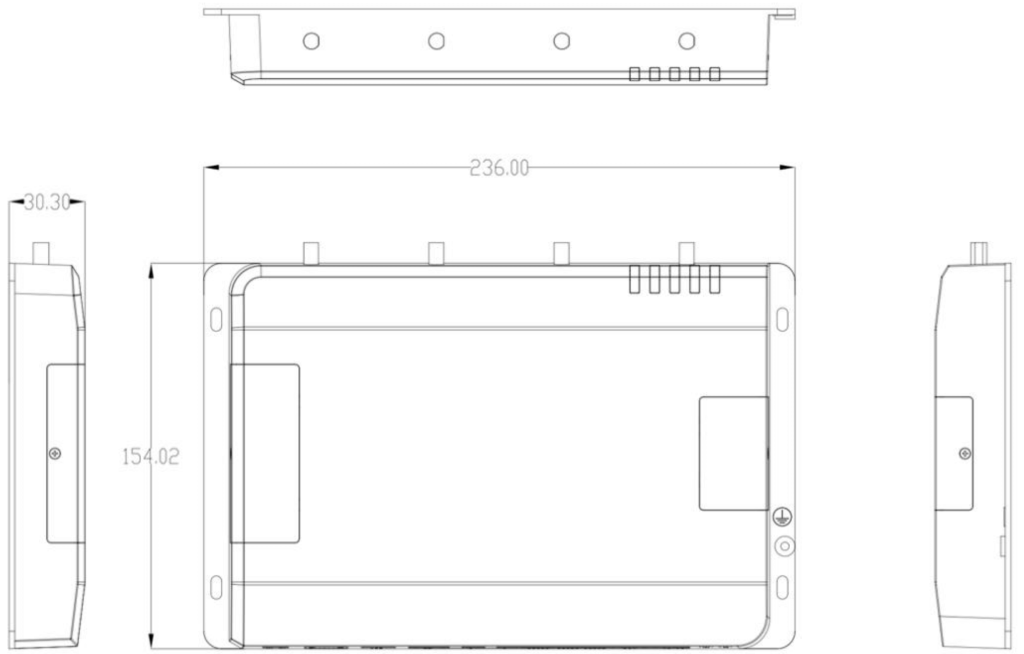

1.6. Kích thước

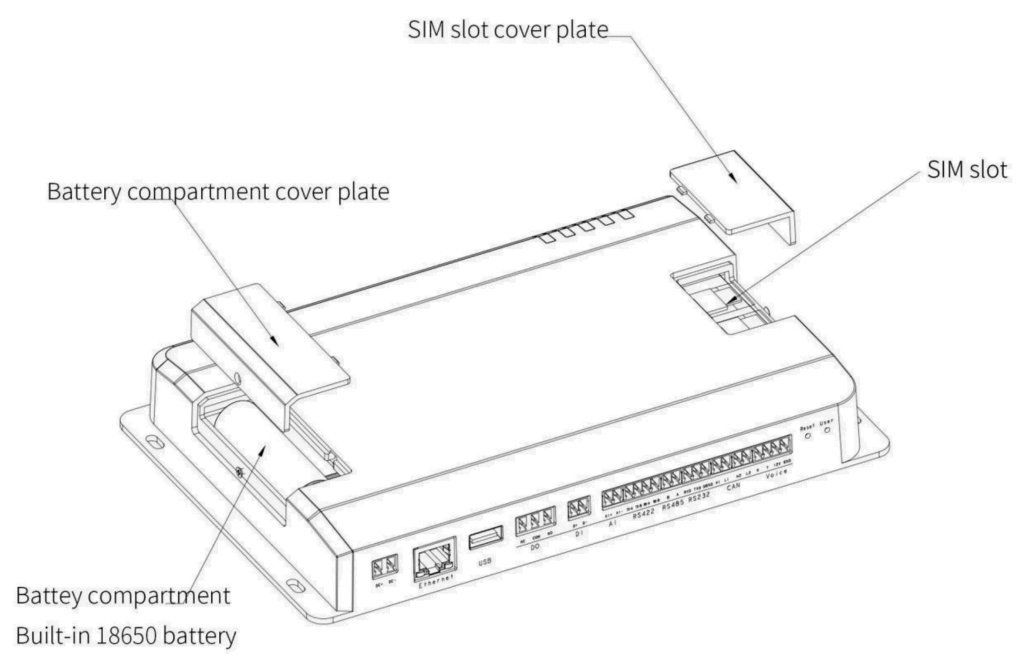

1.7. Lắp đặt pin
2. Thông số kỹ thuật của Gateway Tính Toán Biên IIOT ATGW-089 Lift
| Hạng mục | Thông số |
| CPU | NXP i.MX8M mini bốn nhân Cortex-A53 và Arm® Cortex-M4F |
| Hệ điều hành | Yocto 3.1 (Dunfell) |
| Docker | Hỗ trợ |
| RAM | 1GB |
| Bộ nhớ trong | 8GB eMMC |
| Nguồn cấp | Đầu vào: DC 12V~24V |
| Đèn LED hiển thị | – Đèn nguồn: sáng khi thiết bị được cấp nguồn – Đèn BLE: nhấp nháy khi có tín hiệu đến – Đèn mạng: nhấp nháy khi gateway truy cập được Internet – Đèn Ethernet: nhấp nháy khi cổng mạng được cắm cáp Internet – Đèn tín hiệu LTE: hiển thị cường độ tín hiệu LTE |
| Nút reset | Reset phần cứng |
| Nút người dùng | Nút phần mềm tùy chỉnh |
| Cổng I/O | – 1 kênh đầu vào số DI (thụ động) – 1 kênh đầu ra số DO – tải tối đa 5A@30VDC hoặc 250VAC – 1 kênh đầu vào tương tự AI + Dòng: 0–20mA, 4–20mA + Điện áp: 0–5VDC, 0–10VDC + Chọn một trong bốn dải trên |
| Ethernet | 1 cổng WAN/LAN 100/1000Mbps |
| USB | USB 2.0 |
| Âm thanh | K, Y, 12, GND |
| Khe SIM/thẻ SD | 1 khe SIM, 1 khe thẻ SD |
| Ăng-ten | 2 cổng SMA: 1 cho LTE, 1 cho WiFi/BLE |
| RS232/RS485/RS422 | 1 cổng RS232, 1 cổng RS485, 1 cổng RS422 |
| CAN | 2 cổng CAN (nguồn riêng và cách ly điện) |
| Pin Li-ion | Duy trì hoạt động từ 1 đến 2 giờ |
| TPM (Mô-đun nền tảng tin cậy) | – Chip: ATTPM20P – Hỗ trợ mã hóa: HMAC, AES-128, SHA-1, SHA-256, ECC BN_P256, ECC NIST_P256, RSA 1024–2048 bit |
| Lắp đặt | DIN-rail, treo tường, gắn từ tính |
| Mức độ bảo vệ | IP30 |
| Vỏ thiết bị | Hợp kim nhôm |
| Nhiệt độ lưu trữ | -20℃~75℃ |
| Nhiệt độ hoạt động | 0℃~70℃ |
| Độ ẩm môi trường | 5%~95% |
3. Thông số Kết nối Không dây của Gateway Tính Toán Biên IIOTATGW-089 Lift
| Hạng mục | Thông số |
| Hiệu năng Wi-Fi | – Chuẩn IEEE: IEEE802.11n, IEEE802.11g, IEEE802.11b |
| – Tốc độ dữ liệu: | |
| + 802.11b: 1, 2, 5.5, 11 Mbps | |
| + 802.11g: 6, 9, 12, 18, 24, 36, 48, 54 Mbps | |
| + 802.11n: MCS0~MCS7 @ HT20/2.4GHz | |
| – Độ nhạy: | |
| + HT40 MCS7: -70dBm @ 10% PER / 2.4GHz | |
| + HT20 MCS7: -71dBm @ 10% PER / 2.4GHz | |
| – Công suất phát: | |
| + 802.11n: 16dBm @ HT20/40 MCS7 / 2.4GHz | |
| + 802.11g: 16dBm @ 54MHz | |
| + 802.11b: 18dBm @ 11MHz | |
| – Bảo mật không dây: WPA/WPA2, WEP, TKIP, AES | |
| – Chế độ hoạt động: Bridge, Gateway, AP Client | |
| – Khoảng cách: tối thiểu 50 mét trong môi trường mở | |
| – Công suất phát: 17dBm | |
| – Tốc độ truyền tối đa: 300Mbps | |
| – Sai số tần số: ±50 kHz | |
| – Dải tần số (MHz): 2412.0 ~ 2483.5 | |
| – Tần số thấp (MHz): 2400 | |
| – Tần số cao (MHz): 2483.5 | |
| – Công suất phát tương đương (E.i.r.p) < 100mW | |
| – Băng thông (MHz): 20 / 40 | |
| – Điều chế: BPSK/QPSK, FHSS CCK/DSSS, 64QAM/OFDM | |
| Hiệu năng Bluetooth | – Phiên bản: Bluetooth v2.1+EDR / 4.0 / 4.2 |
| – Dải tần số: 2.4 ~ 2.4835 GHz (băng ISM 2.4GHz) | |
| – Kênh: | |
| + Bluetooth Classic: Ch0~Ch78 (1 MHz) | |
| + Bluetooth Low Energy: Ch0~Ch39 (2 MHz) | |
| – Lớp |
