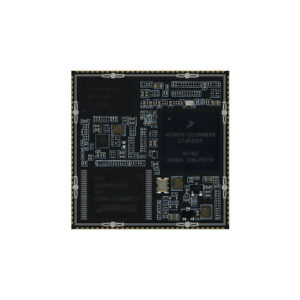

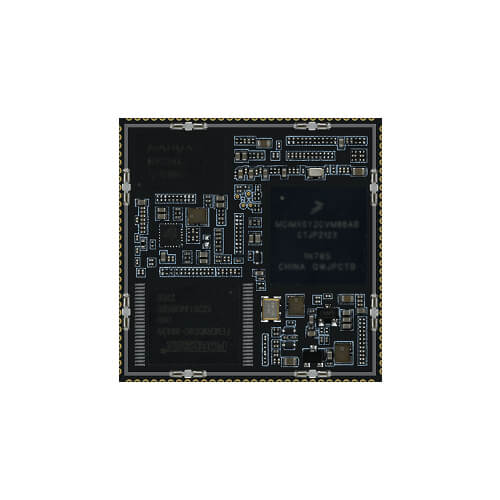

ATOM-060N NXP I.MX 6ULL SOM (System on Module)
ATOM-060N là mô-đun hệ thống (SoM) công nghiệp dựa trên chip NXP i.MX 6ULL (MCIMX6Y2CVM08AB), sử dụng ARM Cortex-A7 lõi đơn với tốc độ 792 MHz. SoM này tích hợp quản lý năng lượng và được thiết kế để chạy hệ điều hành Linux nhúng, phù hợp cho các ứng dụng công nghiệp.
Thông số chính:
- CPU: MCIMX6Y2CVM08AB, Cortex-A7 lõi đơn, 792 MHz (tối đa 800 MHz)
- RAM: 512 MB DDR3L
- Bộ nhớ lưu trữ: eMMC 8 GB hoặc NAND Flash 256 MB (tuỳ chọn)
- Hệ điều hành: Linux (hỗ trợ Debian, Ubuntu, v.v.)
- Giao diện: Ethernet, UART, I2C, SPI, CAN, I2S, USB OTG, Camera, và các giao diện khác
- Kích thước: 38mm x 38mm
- Description
- Reviews (0)
Description
ATOM-060N là một mô-đun hệ thống (SoM) nhỏ gọn, công nghiệp, chạy Linux nhúng, dựa trên chip NXP i.MX 6ULL với ARM Cortex-A7. Thiết kế tối ưu cho các ứng dụng nhúng cần sự ổn định và tin cậy cao.
- Bộ nhớ linh hoạt:
Hỗ trợ đa dạng cấu hình bộ nhớ như DDR3L, NAND Flash, eMMC và thẻ nhớ SD để đáp ứng các yêu cầu khác nhau từ khách hàng. - Độ tin cậy công nghiệp:
Đã trải qua các bài kiểm tra nhiệt độ cao-thấp và khởi động lại liên tục để đảm bảo hoạt động ổn định trong môi trường công nghiệp khắc nghiệt. - Hệ điều hành:
Hỗ trợ Linux với nhiều bản phân phối phổ biến như Debian và Ubuntu, kèm theo tài liệu phát triển và nguồn phần mềm mở giúp tăng hiệu quả phát triển sản phẩm. - Thông số kỹ thuật chính:
- CPU: NXP i.MX 6ULL, ARM Cortex-A7
- RAM: 512 MB
- Bộ nhớ eMMC: 8 GB (tuỳ chọn)
- Nhiệt độ hoạt động: -40°C đến 85°C (phù hợp môi trường công nghiệp)
- Giao diện ngoại vi đa dạng, linh hoạt cho nhiều ứng dụng
- Kích thước nhỏ gọn: 38mm x 38mm
ATOM-060N NXP i.MX6ULL SoM
Hiệu năng cao – Tiêu thụ điện năng thấp
Mô-đun hệ thống ATOM-060N được trang bị bộ xử lý i.MX6ULL mạnh mẽ dựa trên kiến trúc ARM Cortex-A7 với xung nhịp lên đến 800MHz. Kiến trúc quản lý năng lượng tiên tiến tích hợp giúp tối ưu hóa tiêu thụ điện năng, không chỉ đơn giản hóa thiết kế nguồn cấp mà còn kéo dài tuổi thọ pin cho các ứng dụng di động và thiết bị sử dụng năng lượng thấp.
Giao diện đa dạng – Đáp ứng nhiều kịch bản ứng dụng công nghiệp
ATOM-060N cung cấp bộ giao diện phong phú, bao gồm cổng Ethernet kép đảm bảo kết nối mạng ổn định, tốc độ cao, phù hợp với các ứng dụng đòi hỏi truyền dữ liệu băng thông lớn. Các giao tiếp khác như UART, I2C, SPI, CAN cũng được tích hợp đầy đủ, tạo điều kiện thuận lợi cho việc kết nối và điều khiển thiết bị ngoại vi trong các hệ thống công nghiệp, IoT, và xử lý đa phương tiện.
Hỗ trợ nhiều hệ điều hành
Hệ thống hỗ trợ đa dạng các hệ điều hành Linux phổ biến như Debian, Ubuntu… giúp các nhà phát triển dễ dàng lựa chọn nền tảng phù hợp với yêu cầu ứng dụng của mình, rút ngắn thời gian phát triển và đưa sản phẩm ra thị trường nhanh hơn. Đồng thời, đảm bảo hỗ trợ bảo mật và cập nhật lâu dài, giữ cho hệ thống vận hành ổn định.
Thiết kế công nghiệp – Dải nhiệt rộng – Tiết kiệm năng lượng
ATOM-060N được thiết kế với tiêu chuẩn công nghiệp, hoạt động ổn định trong dải nhiệt từ -40°C đến 85°C, phù hợp với môi trường khắc nghiệt. Bên cạnh đó, thiết kế tiết kiệm năng lượng giúp giảm chi phí vận hành, kéo dài thời gian sử dụng pin trong các ứng dụng di động và nhúng.
Dịch vụ Phát triển Tùy chỉnh và Bo mạch Nhúng
Cần hơn cả một System on Module?
Hãy liên hệ với chúng tôi để được tư vấn về máy tính đơn bảng (SBC), sản phẩm hoàn chỉnh và các giải pháp tùy chỉnh theo yêu cầu.
Chúng tôi cung cấp nền tảng phần cứng ổn định, đã được thị trường kiểm chứng, giúp đối tác rút ngắn chu kỳ đưa sản phẩm ra thị trường và hoàn thiện phát triển nhanh chóng.
- Xác nhận yêu cầu và sản phẩm
- Kiểm thử và xác nhận chức năng SoM
- Phát triển và hướng dẫn thiết kế bo mạch mang (Carrier Board)
- Nguyên mẫu sản phẩm và gỡ lỗi
- Sản xuất hàng loạt và giao hàng
Thiết kế bo mạch nhúng ODM/EMS
Với hàng thập kỷ kinh nghiệm trong thiết kế phần cứng AIoT, Antek IoT chuyên cung cấp dịch vụ thiết kế và phát triển bo mạch nhúng từ bước ý tưởng đến sản xuất, phục vụ các nhà sản xuất thiết bị điện tử, điện gia dụng và các nhà phát triển phần mềm.
- Thiết kế bo mạch nhúng theo yêu cầu
- Nghiên cứu & phát triển sản phẩm
- Sản xuất và gia công điện tử (EMS)
Thông số cơ bản và giao diện của ATOM-060N NXP i.MX6ULL SoM
| Mục | Thông số |
| CPU | MCIMX6Y2CVM08AB (ARM Cortex-A7 đơn nhân, 800 MHz, thực tế 792 MHz) |
| RAM | DDR3 / LPDDR3 chuẩn, 512 MB |
| Bộ nhớ | eMMC chuẩn dung lượng 8 GB |
| Nguồn cấp | 5V / 0.25A |
| Hệ điều hành | Linux (Debian, Ubuntu, v.v…) |
| Nhiệt độ hoạt động | -40°C ~ 85°C |
| Nhiệt độ lưu trữ | -50°C ~ 95°C |
| Độ ẩm | 10% ~ 95% (không ngưng tụ) |
| Áp suất khí quyển | 76 KPa ~ 106 KPa |
| Kích thước | 38 mm × 38 mm |
| PCB | 8 lớp, xử lý mạ vàng nhúng, lớp đất và tín hiệu độc lập |
Các giao diện ngoại vi (Peripheral interfaces)
| Loại giao diện | Số lượng kênh | Chi tiết / Ghi chú |
| Ethernet | 2 CH | 2 cổng Ethernet 100 Mbps |
| UART | 8 CH | UART1 dùng cho debug, UART3 dùng cho giao tiếp serial hướng dẫn |
| I2C | 4 CH | Một dùng cấu hình cảm biến ánh sáng AP3216C, một dùng cấu hình cảm ứng LCD |
| SPI | 4 CH | Dùng cho cảm biến 6 trục icm20608 |
| CAN | 2 CH | FlexCAN1 |
| I2S | 3 CH | I2S xung đột chân JTAG |
| Camera | 1 CH | Hỗ trợ camera OV5640, OV2640, OV7725 (không có FIFO) |
| JTAG | 1 CH | |
| LCD | 1 CH | Giao diện RGB888, hỗ trợ độ phân giải tối đa 1366 × 768 |
| ADC | 10 CH | GPIO1, có thể kết nối cảm biến nhiệt DHT11 hoặc AT18B20 |
| PWM | 8 CH | Dùng điều khiển đèn nền LCD |
| SDIO | 1 CH | Dùng cho Wi-Fi SDIO hoặc thẻ nhớ microSD |
| GPIO | 105 CH | GPIO3 dùng cho đèn LED trên bo mạch chính, có thể tùy biến với GPIO1, mở rộng thêm qua device tree |
