ATGW-230 – Bộ điều khiển trung tâm nhà thông minh với cổng Ethernet Gigabit
Bộ điều khiển trung tâm nhà thông minh ATGW-230 là phiên bản nâng cấp của DSGW-210, được trang bị cổng WAN/LAN Gigabit nhằm nâng cao trải nghiệm người dùng trong hệ thống nhà thông minh. Cổng Ethernet tốc độ 1000 Mbps mang lại tốc độ nhanh hơn và độ ổn định cao hơn, đáp ứng nhu cầu mạng của hầu hết các hộ gia đình và văn phòng nhỏ. Đồng thời, thiết bị cũng có khả năng xử lý các tình huống nhà thông minh dựa trên IoT yêu cầu truyền tải lượng dữ liệu lớn.
- CPU: RK3328, 4 nhân Cortex A53
- RAM: tối đa 2 GB
- eMMC: tối đa 16 GB
- Hệ điều hành: Debian 11
- Khe thẻ nhớ TF: 1 khe, hỗ trợ tối đa 128 GB
- Hỗ trợ: Bluetooth 5.2, Zigbee 3.0 và LoRaWAN
- SIM: 2 khe Micro SIM, hỗ trợ mạng 4G LTE Cat1
- Dải tần LoRaWAN: RU864, IN865, EU868, US915, AU915, KR920, AS923, CN470
- Nguồn điện: DC 12V / 1.5A hoặc cấp nguồn qua PoE
Cổng kết nối: 1 cổng USB 2.0 Type-C, 1 cổng WAN/LAN Gigabit
- Description
- Reviews (0)
Description
Tổng Quan Nhanh về Bộ điều khiển trung tâm nhà thông minh ATGW-230 với cổng Ethernet Gigabit
Bộ điều khiển trung tâm thông minh ATGW-230 được phát triển dựa trên bộ xử lý RK3328 – một SoC IoT lý tưởng cho các kịch bản nhà thông minh và tự động hóa tòa nhà, với đặc điểm hiệu suất cao và tiết kiệm điện năng. Thiết bị hỗ trợ BLE, Zigbee, LoRaWAN, WiFi 2.4G/5G, 4G LTE Cat1 và được trang bị cổng mạng WAN/LAN 1000 Mbps có thể thay đổi linh hoạt, giúp người dùng đáp ứng các nhu cầu phức tạp trong tự động hóa dựa trên IoT.
Hub ATGW-230 hỗ trợ cấp nguồn qua PoE và cung cấp ba phương thức lắp đặt (đặt ngang, gắn trần, gắn tường), được thiết kế để triển khai dễ dàng, không rườm rà. Bên cạnh đó, thiết bị còn tích hợp pin Lithium 5000 mAh làm nguồn dự phòng, đảm bảo hoạt động liên tục. Nhờ đó, các thiết bị của bạn luôn duy trì kết nối, phản hồi nhanh và vận hành ổn định, ngay cả trong những tình huống khó khăn hoặc bất ngờ.
Tổng Quan Phần Cứng của Bộ Điều Khiển Trung Tâm Thông Minh ATGW-230

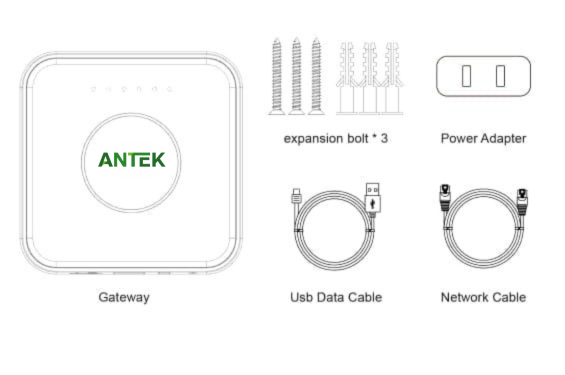

Kích thước và Đóng gói của Bộ điều khiển trung tâm thông minh ATGW-230
| Hạng mục | Thông số |
| CPU | RK3328 – 4 nhân Cortex A53 |
| Hệ điều hành | Debian 11 |
| RAM | 2GB |
| Bộ nhớ eMMC | 16GB |
| Thẻ nhớ SD | Hỗ trợ tối đa 128GB |
| Nguồn cấp | DC 12V / 1.5A |
| Nút tùy chỉnh | Có hỗ trợ |
| Công tắc nguồn | Bật / Tắt nguồn |
| Giao diện mạng | • Cáp CAT-5/CAT-5e dùng cho truyền dữ liệu và cấp nguồn PoE (dải điện áp 44 đến 57V) • Cổng WAN/LAN biến đổi tốc độ 1000 Mbps |
| USB | USB 2.0 Type-C |
| Khe SIM | • 2 khe thẻ Micro SIM, hỗ trợ dự phòng kết nối, hoạt động ở chế độ 1 SIM chờ • Kích thước: 12mm x 15mm |
| Khe thẻ SD | 1 khe |
| Đèn báo hiệu (RGB) | 1) Đèn nguồn (Power LED) 2) Đèn không dây (Wireless LED) 3) Đèn chỉ báo LTE |
| Ăng-ten | Zigbee/BLE: Ăng-ten PCB Wi-Fi: Ăng-ten FPC |
| Pin Lithium | 5000mAh |
| Phương thức lắp đặt | Đặt ngang, Gắn trần |
| Đồng hồ thời gian thực | RTC – Đồng hồ thời gian thực hoạt động bằng pin gắn trong |
| Mã hóa phần cứng | ECC608B |
| Nhiệt độ hoạt động | -10℃ đến 55℃ |
| Nhiệt độ lưu trữ | -40℃ đến 65℃ |
| Độ ẩm hoạt động | 10% đến 90% |
| Chuẩn chống bụi/nước | IP22 |
Các Trường Hợp Ứng Dụng của Bộ Điều Khiển Trung Tâm Thông Minh ATGW-230
Tài Nguyên Phát Triển cho Bộ Điều Khiển Trung Tâm Thông Minh ATGW-230
| Phát Triển | ||
| Mục | Tên tài nguyên | Phiên bản |
| [HƯỚNG DẪN NHANH] | ATGW-230 SDK Quick Start Guide V1.0.pdf | V1.0 |
| [SDK] | ATGW-230_sdk_rv1.0 | V1.0 |
| [Gói firmware] | DSGW230_1000M_Debian11_rleaseall_RV2.1 | V2.1 |
| [Firmware module Zigbee] | DSGW-210-Zigbee-MG1B_image_RV8 | V ezsp ver 0x08 |
| [Firmware module BLE] | DSI-0177-Amber-BLE-NCP_AV3.2.4.0129 | V 3.2.4 |
| Công Cụ | ||
| Công cụ | Tên | Phiên bản |
| [Công cụ nạp] | AndroidTool_Release | – |
| [Công cụ nâng cấp] | DriverAssitant_v4.91 | V4.9.1 |
| Phần Mềm Bên Thứ Ba | |
| Chủ đề | Tài nguyên |
| [Node-RED] | node-red |
| [Matter] | Tài liệu dành cho nhà phát triển Matter |
| Tài liệu Chip-tool Matter | |
| [Ble2Mqtt] | BLE2Mqtt message API v1.7 |
| [Zigbee2Mqtt] | Mã nguồn & Hướng dẫn cài đặt triển khai Zigbee2Mqtt [Dusun] |
| [Docker] | docker |
| [Openthread] | OpenThread dành cho OTBR |
Danh Sách Mẫu ATGW-230 Smart Gateway Hub
| Model | Wi-Fi 2.4G/5G | Bluetooth 5.2 | Zigbee 3.0 | LoRa | LTE Cat1 |
|---|---|---|---|---|---|
| ATGW-230-11 | ● | ● | ● | ● | ● |
Danh mục B (Sản xuất theo đơn đặt hàng)
| Model | Wi-Fi 2.4G/5G | Bluetooth 5.2 | Zigbee 3.0 | LoRa | LTE Cat1 |
|---|---|---|---|---|---|
| ATGW-230-13 | ● | ● | ● |
Danh mục C (Sản xuất theo đơn đặt hàng, MOQ: 500)
| Model | Wi-Fi 2.4G/5G | Bluetooth 5.2 | Zigbee 3.0 | Tuya Zigbee |
LoRa |
|---|---|---|---|---|---|
| ATGW-230-12 | ● | ● | ● |
