ATGW-210B LoRaWAN to Ethernet/Wi-Fi Gateway Specification
ATGW-210B gateway LoRaWAN trong nhà cho The Things Network có tích hợp sẵn cổng Ethernet và chế độ Wi-Fi AP mặc định, phù hợp cho The Things Network và các ứng dụng công nghiệp. Đọc thêm để biết danh sách các model phần cứng và các khu vực áp dụng, tóm tắt tính năng, sơ đồ khối, thiết kế cơ khí, kích thước ăng-ten và danh sách đóng gói.
- Description
- Reviews (0)
Description

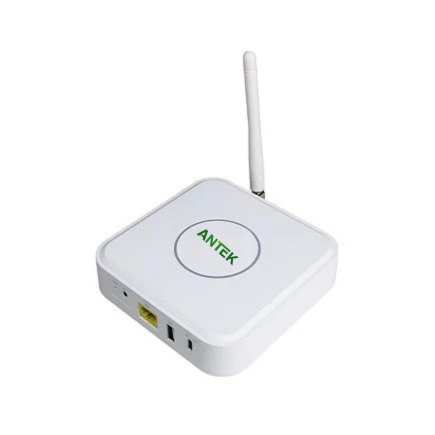

Tên sản phẩm: Indoor LoRaWAN Gateway
Mã sản phẩm: ATGW-210B
| Model | Hardware | Software | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| ·LoRaWAN ·BLE ·Wi-Fi ·GPS | NS Embeds | NS Cloud | ||||||||
| DDR | eMMC | LTE | TTN | ChirpStack | Helium | ChirpStack | AWS IoT Core for LoRaWAN | LORIOT | The Things Stack | |
| ATGW-210-F-31-LoRaWAN-Embedded | 2GB | 32GB | ● | ● | ||||||
| ATGW-210-F-32-LoRaWAN-Embedded | 2GB | 32GB | ● | ● | ● | |||||
| ATGW-210B | 2GB | 32GB | ● | |||||||
| ATGW-210-C-31-LoRaWAN-Cloud | 1GB | 16GB | ● | ● | ● | ● | ||||
| ATGW-210-C-32-LoRaWAN-Cloud | 1GB | 16GB | ● | ● | ● | ● | ● | |||
Danh sách vùng hoạt động
| Loại | Khu vực | Tần số (MHz) |
| -CN | Trung Quốc | CN470 |
| -EU | Châu Âu | EU868 |
| -US | Bắc Mỹ | US915 |
| -AS | Châu Á | AS923 |
| -AU | Úc | AU915 |
| -KR | Hàn Quốc | KR920 |
| -IN | Ấn Độ | IN865 |
| -RU | Nga | RU864 |
1. Giới thiệu về Gateway ATGW-210B LoRaWAN sang Ethernet/Wi-Fi
1.1. Mục đích & Mô tả
ATGW-210B là một Gateway trong nhà hỗ trợ đầy đủ 8 kênh, dựa trên giao thức LoRaWAN, tích hợp sẵn kết nối Ethernet giúp thiết lập đơn giản. Ngoài ra, thiết bị còn có sẵn Wi-Fi (hỗ trợ Wi-Fi 2.4GHz/5GHz) giúp dễ dàng cấu hình thông qua chế độ điểm phát Wi-Fi mặc định (Wi-Fi AP mode). Với linh kiện đạt chuẩn công nghiệp, Gateway này đảm bảo độ tin cậy cao.
1.2. Tính năng sản phẩm
- Hỗ trợ nguồn cấp qua adapter 5V/3A
- CPU: Bộ xử lý bốn nhân Cortex A53
- RAM: 2GB gắn liền trên bo mạch
- Bộ nhớ eMMC: 32GB
- Dựa trên bộ xử lý LoRa Concentrator Engine: Semtech SX1302
- Công suất truyền (TX) lên đến 27dBm, độ nhạy thu (RX) xuống đến -139dBm @SF12, BW125kHz
- Hỗ trợ các băng tần LoRa: RU864, IN865, EU868, US915, AU915, KR920, AS923, CN470
- Hỗ trợ Wi-Fi 2.4G chuẩn IEEE 802.11b/g/n, Bluetooth Low Energy 5.0 (BLE 5.0)
- Hỗ trợ định vị GPS, GLONASS, Galileo và QZSS
- Hỗ trợ cập nhật phần mềm từ xa (OTA)
- 1 cổng mạng có thể cấu hình làm WAN hoặc LAN
- Tuân thủ tiêu chuẩn RoHS/WEEE (không chì)
- Chứng nhận: FCC, CE, IC, FAC, WPC, KC, NTC, RCM, SRRC

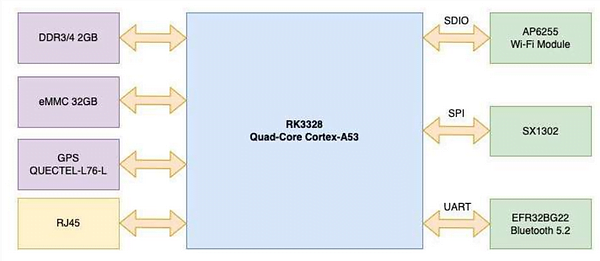

1.3. Sơ đồ khối phần cứng
2. Thiết kế cơ khí của Gateway ATGW-210B LoRaWAN sang Ethernet/Wi-Fi

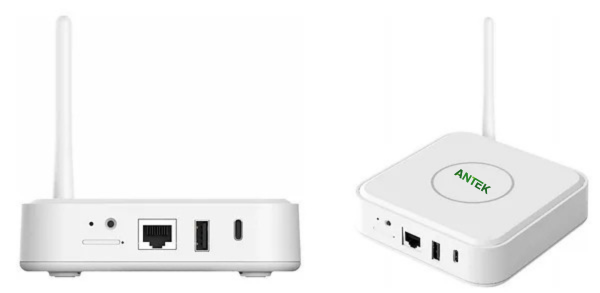

2.1. Bản vẽ thiết kế

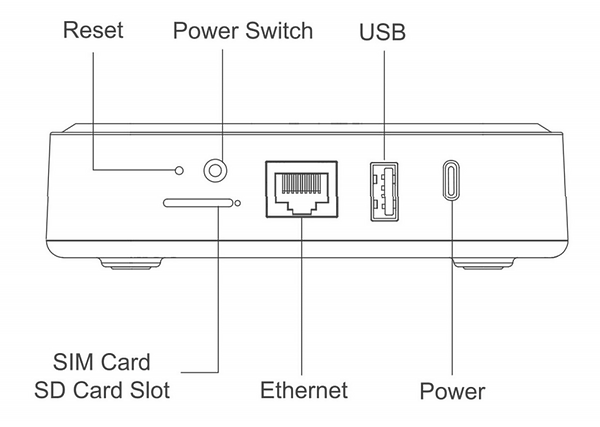

2.2. Giao diện kết nối

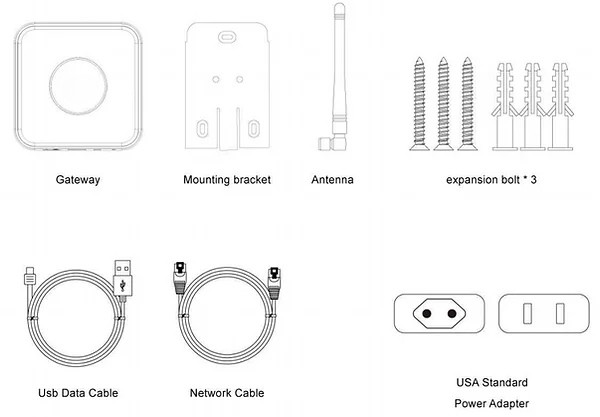

2.3. Nội dung đóng gói
| Danh sách sản phẩm | Số lượng |
| Bộ điều khiển Gateway thông minh | 1 |
| Cáp mạng | 1 |
| Cáp nguồn USB | 1 |
| Bộ chuyển đổi nguồn (EU hoặc US) | 1 |
| Giá đỡ gắn | 1 |
| Ốc vít mở rộng | 1 |
| Ăng-ten | 1 |

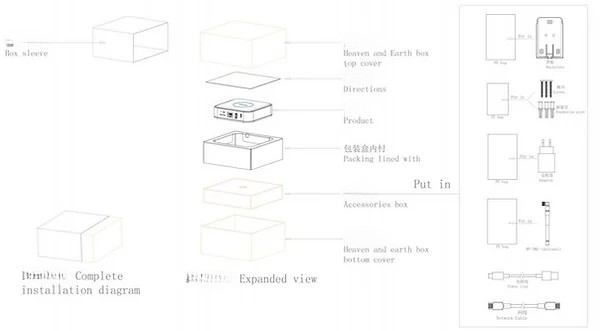

2.4. Đóng gói
3. Thông số kỹ thuật của ATGW-210B LoRaWAN tới Ethernet/Wi-Fi Gateway
3.1. Thông tin phần cứng
| Mục | Thông số kỹ thuật |
| CPU | Quad-core Cortex-A53 |
| RAM | 2GB |
| ROM | eMMC 32GB |
| Hệ điều hành | Linux |
| Module bảo mật | ATECC608 |
| Cổng nguồn | 5V/3A |
| Nút reset | Reset gateway về chế độ nhà máy |
| Giao diện mạng | RJ45 |
| Nhiệt độ hoạt động | -10℃ ~ 55℃ |
| Nhiệt độ lưu trữ | -10℃ ~ 65℃ |
| Kích thước (DRC) | 120mm x 120mm x 30mm |
3.2. Yêu cầu hiệu năng
| Mục | Thông số kỹ thuật chi tiết |
| Hiệu năng Wi-Fi | – Chuẩn IEEE không dây: 802.11n, 802.11g, 802.11b
– Tốc độ dữ liệu: 802.11b: 1,2,5.5,11Mbps; 802.11g: 6,9,12,18,24,36,48,54 Mbps; 802.11n: MCS0MCS7 @ HT20/HT40 2.4GHz<br>- Độ nhạy: HT40 MCS7: -70dBm @10% PER, HT20 MCS7: -71dBm @10% PER<br>- Công suất phát: 16-18 dBm<br>- Bảo mật: WPA/WPA2, WEP, TKIP, AES<br>- Chế độ hoạt động: Bridge, Gateway, AP Client<br>- Khoảng cách: tối thiểu 50m ngoài trời<br>- Tốc độ truyền cao nhất: 300Mbps<br>- Dải tần số: 24122483.5 MHz – Công suất phát tương đương E.i.r.p <100mW – Băng thông: 20/40 MHz – Điều chế: BPSK/QPSK, FHSSCCK/DSSS, 64QAM/OFDM |
| Hiệu năng BLE | – Công suất phát: 10dBm
– Khoảng cách: tối thiểu 150m ngoài trời – Độ nhạy thu: -80dBm @0.1% BER – Dải tần số: 2401~2483.5 MHz – Công suất phát tương đương E.i.r.p <10mW – Băng thông: 2 MHz – Điều chế: GFSK |
| Hiệu năng Zigbee | – Khoảng cách: tối thiểu 100m ngoài trời
– Công suất phát: 17.5dBm – Tốc độ truyền cao nhất: 300Mbps – Độ nhạy thu: -94dBm – Dải tần số: 2401~2483.5 MHz – Công suất phát tương đương E.i.r.p <100mW – Băng thông: 5 MHz – Điều chế: OQPSK |
| Hiệu năng LoRa | – Hỗ trợ lớp A, C
– Băng tần: RU864, IN865, EU868, US915, AU915, KR920, AS923 – Công suất phát: đến 27dBm – Độ nhạy thu: đến -139dBm @ SF12, BW125kHz |
| GPS | Hỗ trợ GPS, GLONASS, Galileo và QZSS |
| Ethernet | Cổng WAN/LAN: 10M/100Mbps |
4. Thông số ăng-ten của ATGW-210B LoRaWAN to Ethernet/Wi-Fi Gateway

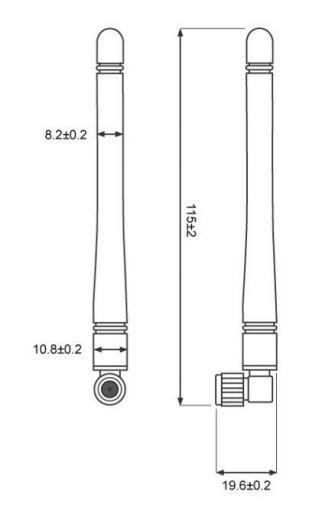

4.1 Kích thước ăng-ten
4.2 Thông số ăng-ten:
| Tần số (MHz) | Độ lợi (dBi) | Hiệu suất (%) |
| 868 | 1.81 | 66.45 |
| 878 | 0.93 | 51.98 |
| 888 | 1.62 | 59.13 |
| 898 | 1.36 | 57.05 |
| 908 | 1.9 | 64.32 |
| 915 | 2.44 | 72.67 |
Tài liệu
AntekIoT cung cấp bộ tài nguyên phát triển đầy đủ bao gồm: HƯỚNG DẪN BẮT ĐẦU NHANH (QUICK START), SDK, gói firmware, firmware cho module, công cụ, nhiều phần mềm của bên thứ ba, v.v.
